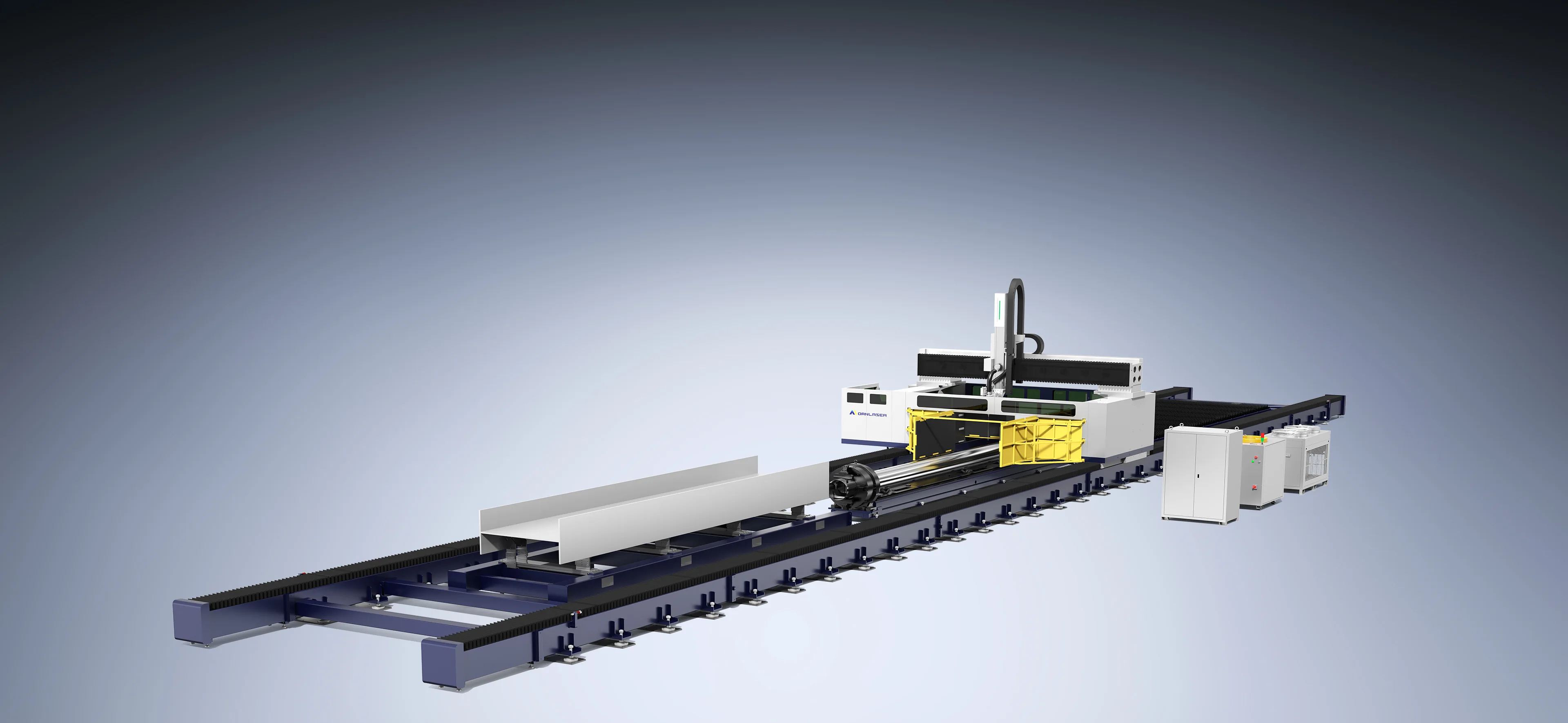

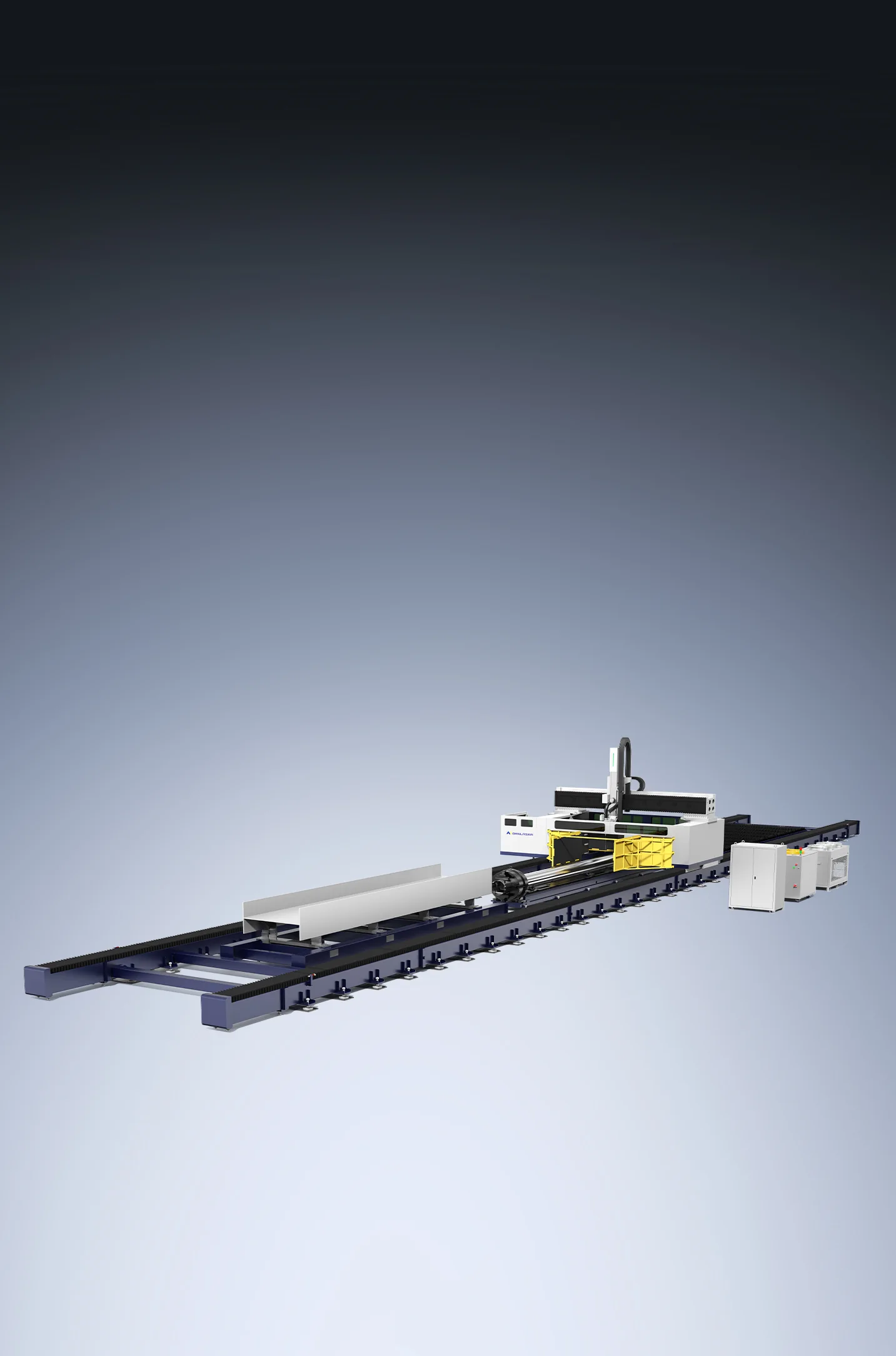

Dirancang untuk aplikasi struktur berat, memastikan pemotongan yang stabil dan presisi pada profil baja berukuran besar seperti H-beam, I-beam, kanal, dan siku baja.
Menghasilkan bevel yang presisi dan halus pada baja struktural berukuran besar, meminimalkan proses lanjutan dan meningkatkan efisiensi perakitan.
Secara otomatis menemukan jalur pemotongan yang optimal dan menghindari hambatan, memastikan pemotongan profil baja yang efisien dan tanpa gangguan.
Tandai posisi pengelasan secara instan hanya dengan satu klik, memastikan proses perakitan yang presisi dan efisien.

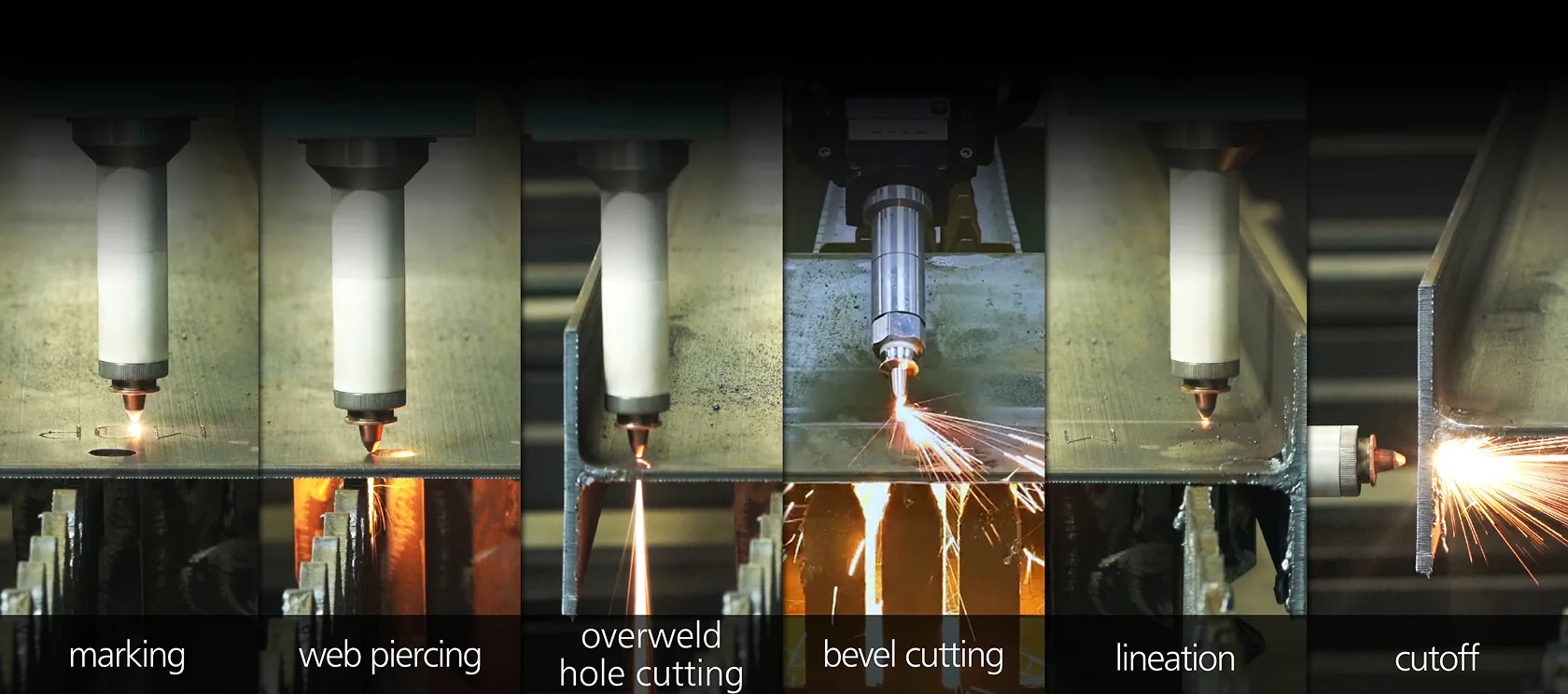

Penandaan, pelubangan web, pemotongan lubang las, pemotongan bevel, pemotongan putus, dan berbagai proses lainnya dapat dilakukan dengan satu mesin, memberikan kemampuan pemrosesan logam yang serbaguna dan efisien.

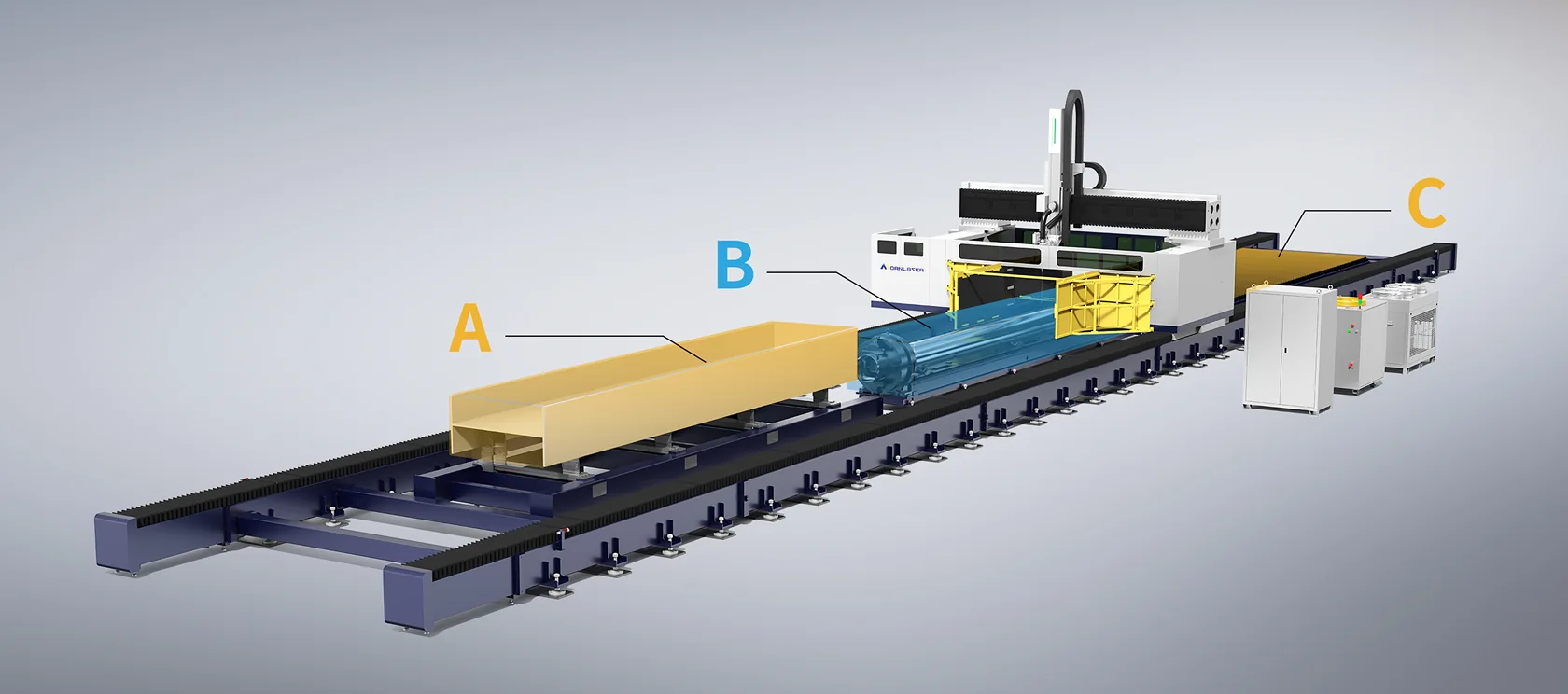

Mesin pemotong baja struktural menawarkan konfigurasi stasiun yang fleksibel untuk menyesuaikan kebutuhan pemrosesan aktual. Setiap stasiun dapat disesuaikan dengan tiga opsi:
· Pemotongan pelat – Desain modular yang kompatibel dengan platform pemotongan datar standar
· Pemotongan profil – Meja pneumatik untuk profil H
· Pemotongan pipa – Meja khusus untuk pipa bulat tugas berat

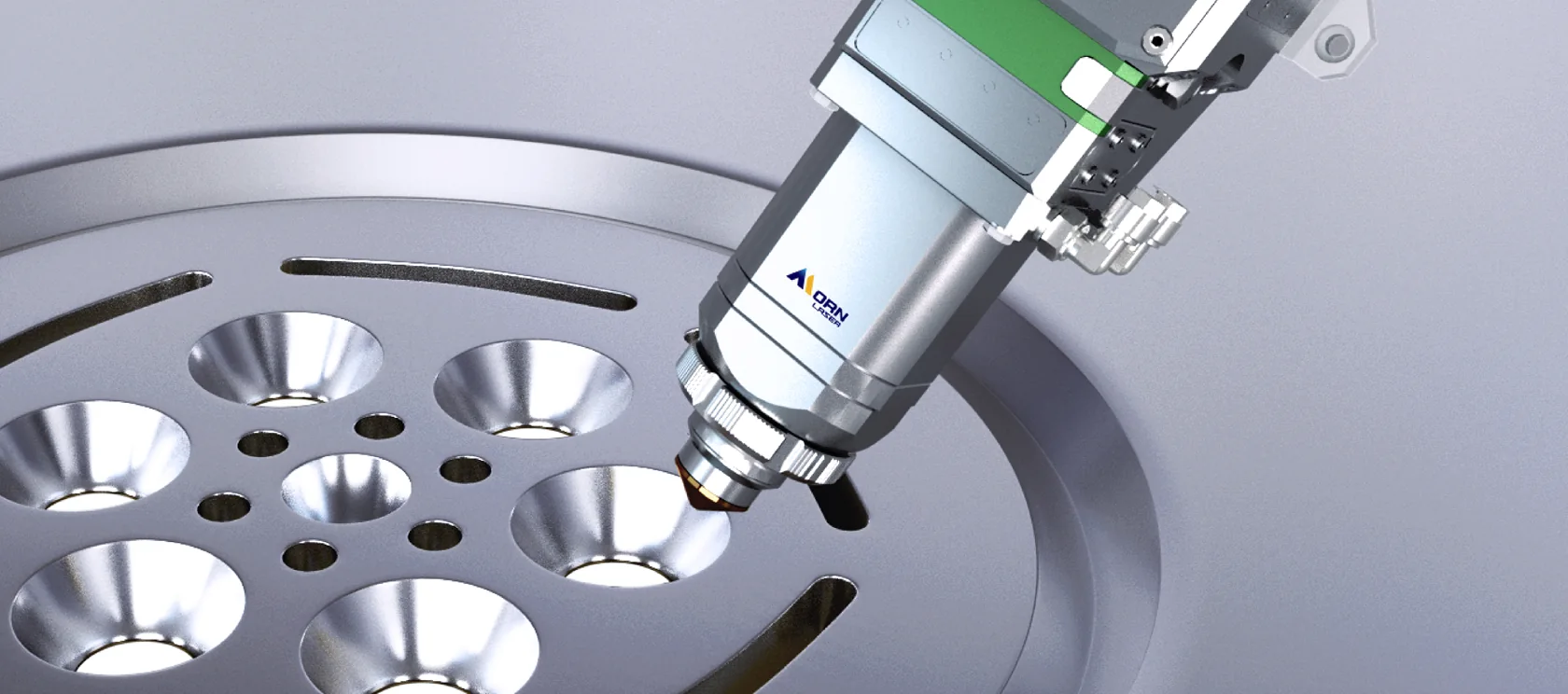

Parameter pemotongan dapat disesuaikan secara real-time selama operasi, mendukung pelacakan ketinggian permukaan benda kerja, pemotongan bevel ±45°, berbagai mode pemotongan, dan beragam metode pelubangan untuk fleksibilitas serta presisi maksimum.

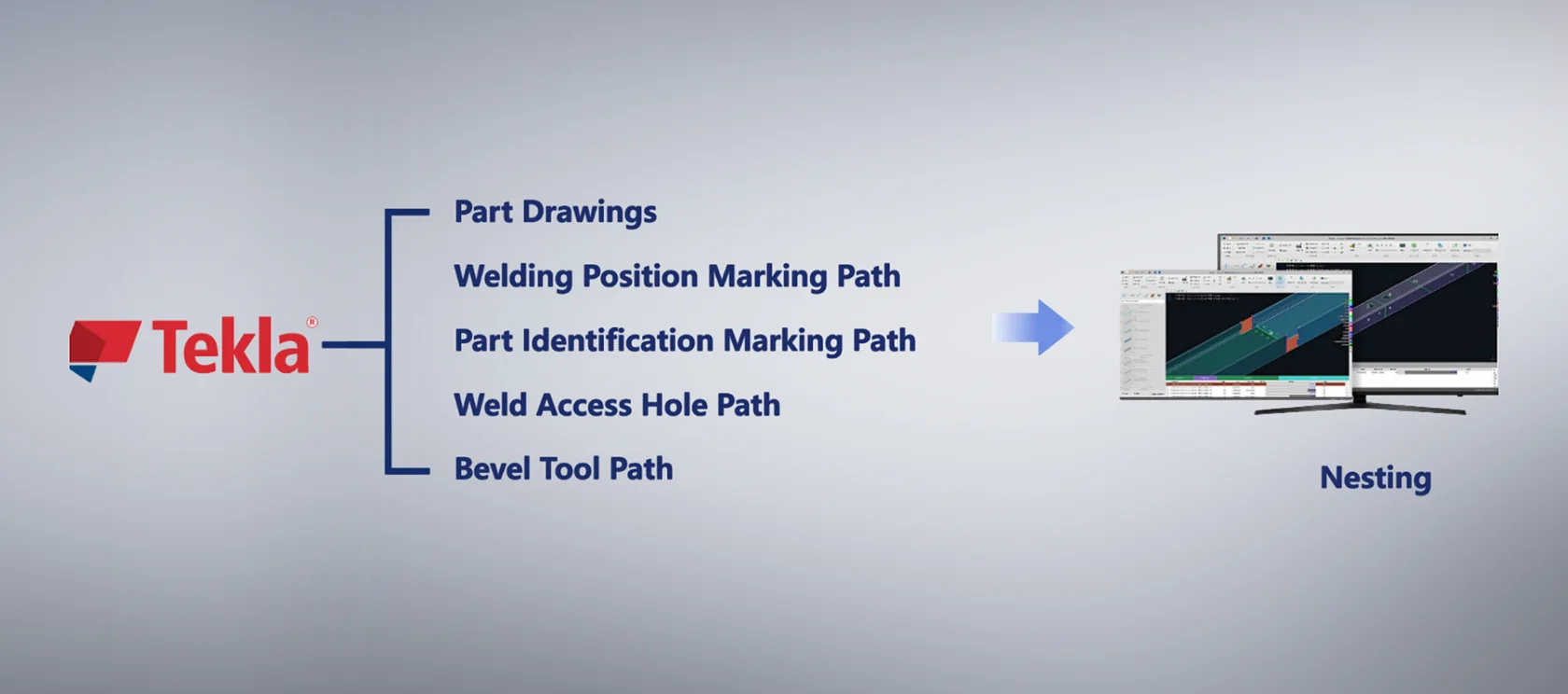

Dipadukan dengan perangkat lunak nesting profil baja TubesT, sistem ini terintegrasi secara mulus dengan Tekla untuk proses gambar, nesting, dan optimasi jalur pemotongan yang efisien. Sistem juga secara otomatis mencetak nama komponen dan posisi pengelasan pada setiap bagian, menyederhanakan alur kerja tradisional dan meningkatkan efisiensi.
Model | H45100 | HD60120 |
|---|---|---|
Rentang Pemotongan Baja Profil (Kustomisasi Tersedia) | Lebar: 150mm≤h≤1000mm Tinggi: 100mm≤b≤450mm | Lebar: 150mm≤h≤1200mm Tinggi: 100mm≤b≤600mm |
Panjang Maksimum Profil | 13000mm (Stasiun Tunggal) | 13000mm (Stasiun Tunggal) |
Daya Laser | 12-40kW | 12-40kW |
Area Pemesinan (Panjang × Lebar) (Pemotongan Vertikal) | 13000×2000mm | 13000×2500mm |
Area Pemesinan (Panjang × Lebar) (Pemotongan Bevel) | 12400×1400mm(F250) 12400×1350mm(F300) | 12400×1900mm(F250) 12400×1850mm(F300) |
